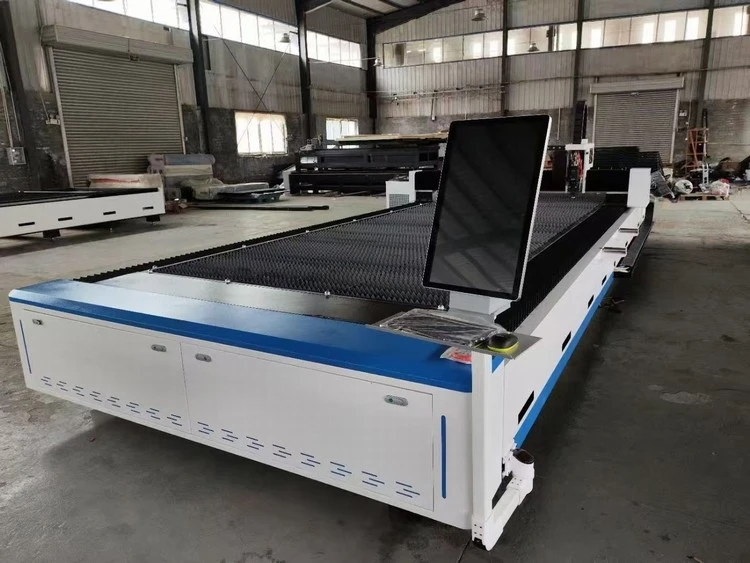

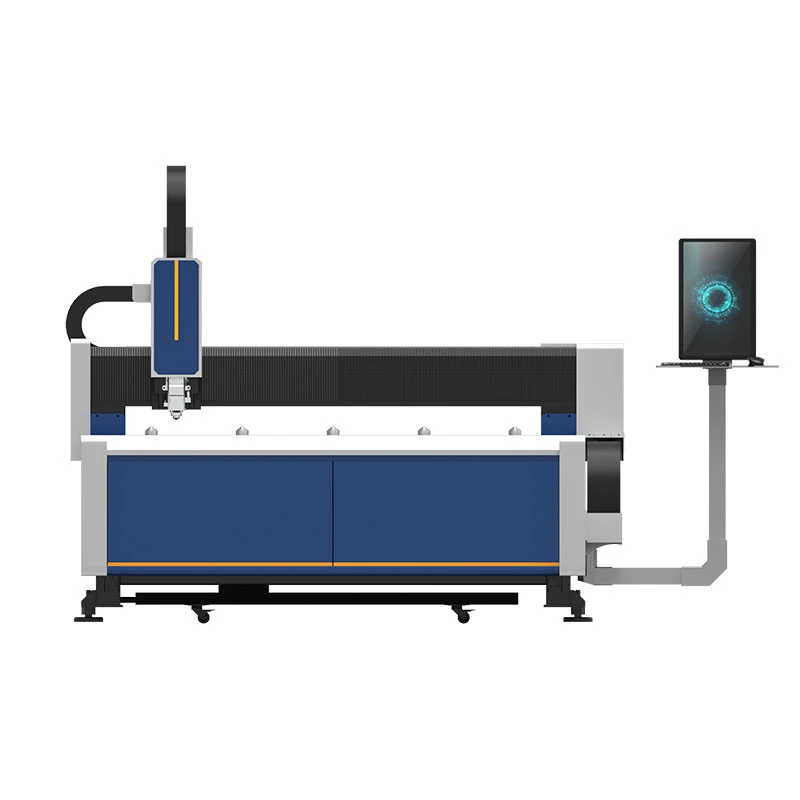

Mesin Pemotong Lembaran Laser syarikat ialah-sistem pemotongan laser gentian CNC berketepatan tinggi, menyepadukan teknologi termaju dalam pemprosesan laser, jentera ketepatan dan kawalan berangka. Dilengkapi dengan laser gentian 3000W dan rak berketepatan tinggi-dan mekanisme penghantaran rel pemandu, mesin ini memberikan ketepatan, kestabilan dan kecekapan yang luar biasa untuk pemotongan kepingan logam industri.
Ciri-ciri Utama
- Katil Teguh dan Tahan Lama: Katil mesin dibina daripada plat keluli yang dikimpal dan menjalani rawatan haba, memastikan ketegaran, ketepatan tinggi, hayat perkhidmatan yang panjang, struktur padat dan penampilan yang menarik.
- Gantry-Kekuatan Tinggi (Longmen): Gantri diperbuat daripada keluli mangan-kekuatan tinggi, dikimpal sebagai satu bahagian dan berumur untuk dipertingkatkan ketegaran, kekuatan, kestabilan dan rintangan seismik.
- Komponen Elektrik Premium: Komponen elektrik teras dan pemacu servo diperoleh daripada jenama terkemuka seperti Delixi dan SMC, menjamin operasi mesin yang stabil, boleh dipercayai dan responsif.
- Reka Bentuk Bersepadu: Gabungan mesin dan kabinet kawalan mengoptimumkan penggunaan ruang lantai sambil mengekalkan jejak yang padat.
- Sistem CNC Lanjutan: Berjalan pada OS Windows dan dilengkapi dengan Sistem CNC Fiber Jiaqiang yang berdedikasi, mesin ini menawarkan antara muka-pengguna yang berkuasa dan mesra. Komputer kawalan industri boleh disepadukan dengan perisian CAD/CAM, memudahkan lukisan, pengaturcaraan dan pengeluaran sambil memaksimumkan penggunaan bahan.
Permohonan:Mesin ini sesuai untuk pemotongan ketepatan pelbagai jenis logam, termasuk keluli tahan karat, keluli karbon, aluminium, tembaga dan banyak lagi. Ia digunakan secara meluas dalam pembuatan jentera, automotif, aeroangkasa, fabrikasi logam, dan pengeluaran perindustrian.
Senarai Konfigurasi Peralatan
|
Projek |
Spesifikasi jenama |
Model tertentu |
|
Hos mekanikal dan aksesori |
Penyesuaian Profesional |
3015B-TZ |
|
Jenama dan kuasa laser |
Maks |
3000W |
|
Kepala pemotong khusus gentian optik |
Raytool |
Raytool-BM110 |
|
Rel panduan linear ketepatan |
Hiwin |
tahap 30H |
|
Rak gear ketepatan |
YYC |
2 modul |
|
Motor servo dan pemandu |
HCFA |
0.4kw*1+1.3kw*2+0.85kw*1 |
|
Kotak gear planet ketepatan |
Shimpo |
Gear planet ketepatan |
|
Sistem kawalan |
Raytool |
XC3000S |
|
air-unit penyejukan |
TEYU |
|
|
komponen pneumatik |
SMC |
Termasuk injap berkadar, injap sehala-, injap solenoid tekanan tinggi- |
|
komponen elektrik |
DELIXI |
|
|
Nota: Jika pelanggan membeli sendiri peranti di atas, mereka mesti membeli jenama dan model yang ditetapkan; Jika jenama ditukar sewenang-wenangnya, kesan ke atas prestasi keseluruhan mesin adalah tanggungjawab pelanggan. 2. Tempoh waranti untuk keseluruhan peralatan (tidak termasuk bahagian terdedah dan bahan habis pakai seperti gentian pengalir dan kanta, serta bencana alam tanpa paksaan, peperangan, operasi haram dan kerosakan manusia) adalah 1 tahun. |
||
Parameter Teknikal Peralatan
|
Metrik prestasi |
Parameter |
|
Julat pemprosesan |
3000mmx1500mm |
|
X-perjalanan paksi |
1510mm |
|
Y-perjalanan paksi |
3050mm |
|
Z-perjalanan paksi |
100mm |
|
Ketepatan kedudukan |
0.05mm |
|
Ketepatan kedudukan berulang |
0.03mm |
|
Kelajuan kedudukan maksimum |
65m/min |
|
Pecutan maksimum |
1G |
|
Jumlah berat |
kira-kira 2.5T |
|
Kapasiti beban maksimum |
800KG |
|
Dimensi luaran |
Kira-kira 4.6mX2.3mX2m |
|
Keperluan voltan |
380V/50HZ |
|
Penggunaan kuasa keseluruhan mesin |
24KVA |
|
Jumlah tahap perlindungan kuasa |
IP54 |
|
Nota: Ketepatan yang boleh diperoleh daripada bahan kerja bergantung sedikit sebanyak pada faktor seperti jenis bahan kerja,-keadaan pra-pemprosesan, saiz plat dan kedudukan plat dalam kawasan kerja. Parameter di atas tertakluk kepada perubahan tanpa notis, dan parameter teknikal akhir hendaklah tertakluk kepada perjanjian pesanan sebenar. |
|
Penerangan konfigurasi

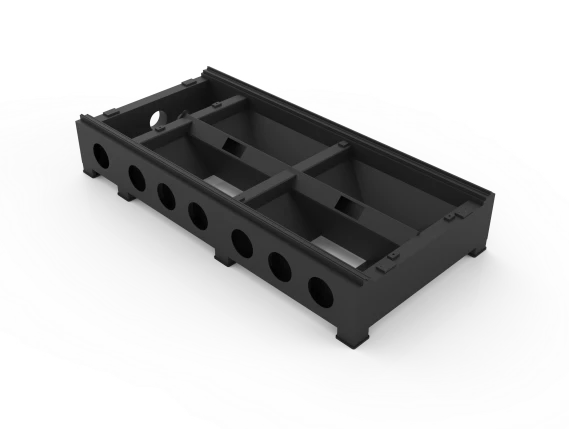

1. Rangka katil
Katil dikimpal daripada plat keluli, tertakluk kepada penyepuhlindapan untuk menghilangkan tekanan dalaman, dan kemudian dimesin kasar. Selepas rawatan penuaan getaran sekunder, ia dimesin ketepatan, yang secara berkesan menyelesaikan tekanan yang disebabkan oleh kimpalan dan pemprosesan, meningkatkan kestabilan alat mesin.
2. Rasuk
Kimpalan dengan-bahan keluli mangan berprestasi tinggi menghasilkan sifat mekanikal yang lebih baik daripada rasuk silang aluminium. Plat keluli mempunyai kekuatan dan ketegaran yang lebih tinggi. Melalui reka bentuk struktur yang bijak, rasuk silang keluli mempunyai kekuatan dan kestabilan yang sangat baik, meningkatkan ketegaran rasuk silang semasa operasi-kelajuan tinggi dan memastikan kestabilan keseluruhan mesin pemotong laser semasa pemotongan plat berkelajuan tinggi-; Proses kimpalan adalah mudah, dan selepas rawatan haba, ia boleh mencapai ketegaran dan kekuatan yang sangat kuat, memastikan keperluan ketepatan untuk pemasangan rel panduan rasuk silang dan rak, dan memastikan kestabilan operasi modul gerakan.
3. Penghantaran
peranti
X. Kedua-dua paksi Y dan Z dilengkapi dengan-motor servo berprestasi tinggi, pengurang gear planet kepersisan ketegaran tinggi, gear dan rak pengisar,-panduan linear berketepatan tinggi dan skru plumbum ketepatan, memastikan ketepatan penghantaran dengan berkesan.
Sistem gas dan air
Laluan gas mesin pemotong laser gentian mempunyai dua bahagian, satu ialah gas pemotongan yang disediakan kepada kepala pemotong: bersih
Udara termampat kering, nitrogen, oksigen; Bahagian lain ialah udara termampat tambahan, yang digunakan untuk mengasingkan silinder dan mengapit silinder meja kerja semasa pengudaraan.
Gas pemotongan dibahagikan kepada tiga jenis: nitrogen, oksigen, dan udara, dan ketiga-tiga gas ini boleh dipilih secara bebas melalui injap berkadar elektromagnet.
Sistem air mesin pemotong laser gentian terutamanya merangkumi dua bahagian: air penyejuk keluar dari unit penyejuk dan memasuki laser dalam dua laluan, satu laluan memasuki kepala pemotong mesin laser untuk menyejukkan QBHnya; Masukkan bahagian dalam laser gentian sepenuhnya dan sejukkannya; Kembali ke penyejuk selepas edaran.
Konfigurasi tambahan lain:
Kabinet kawalan elektrik dilengkapi dengan penghawa dingin untuk memastikan komponen elektrik beroperasi dalam persekitaran yang baik dan mengelakkan hanyutan isyarat yang disebabkan oleh komponen elektrik.
Dilengkapi dengan kotak kawalan elektronik pegang tangan, ia mudah untuk pengendali beroperasi.
Alat mesin dilengkapi dengan peranti pelinciran automatik, yang kerap menambah minyak pelincir pada roda dan bar untuk meningkatkan hayat perkhidmatannya; garis lurus
Rel panduan dan skru plumbum dilengkapi dengan kelengkapan gris, yang boleh diisi semula secara manual dengan gris secara tetap.
Sistem pengendalian pintar
Sistem kawalan pintar RAYTOOL mempunyai fungsi bersarang automatik, prestasi stabil, operasi pantas, menyokong berbilang format fail biasa, DXF, PLT... Sistem pengendalian yang mudah dan pantas, satu klik import pelbagai jenis grafik pemotongan, arahan pemotongan yang tepat, menjadikan pengalaman pengguna lebih cemerlang.
Operasi kawalan kayu bedik wayarles lebih mudah dan lebih cekap
Mudah dikendalikan, mesin boleh dikawal dari jauh untuk pemotongan, penembusan, pergerakan, penentukuran, hentian kecemasan dan operasi lain.
Penjana laser
Mengguna pakai-laser gentian jenama domestik yang terkenal. Max Laser komited untuk menyediakan penyelesaian-prestasi tinggi,-tinggi dan kos-berkesan laser gentian dan penyepaduan peranti, serta pengalaman perkhidmatan profesional dan komprehensif dalam bidang laser global. Pada masa ini, rangkaian jualan dan perkhidmatan syarikat meliputi beberapa negara dan wilayah seperti Asia, Eropah, Amerika dan Oceania. Ia mempunyai enam siri produk dan perkhidmatan utama, termasuk siri laser gentian nadi, siri laser gentian berterusan, siri laser gentian kuasi berterusan, siri laser gentian penyelidikan saintifik, laser semikonduktor, penyelesaian laser, serta komponen optik teras seperti sumber pam, penggabung pam, penggabung tenaga, jeriji Bragg gentian, kepala keluaran laser, pengasing, penarik mod, peranti pemadanan akusto-dan modulator optik. Produk ini telah digunakan secara meluas dalam industri seperti aeroangkasa, percetakan 3D, automotif, petroleum, elektronik, komunikasi, fotovoltaik dan penjagaan kesihatan.
Kepala pemotong khusus gentian optik
Teknologi yang stabil dan boleh dipercayai; Struktur dalaman kepala laser dimeterai sepenuhnya, yang boleh menghalang bahagian optik daripada tercemar oleh habuk. Kepala laser menggunakan pelarasan pemusatan dua-titik, dan pemfokusan didorong oleh motor yang diimport, yang meningkatkan kecekapan dalam penebukan dengan ketara; Kanta pelindung dipasang dalam gaya laci, menjadikannya mudah untuk diganti.
Mengguna pakai penyejuk dwi suhu dan dwi kawalan khas; Penyejuk mampu menyejukkan kedua-dua laser dan kepala laser secara serentak. Ia menggunakan mod dwi suhu dan dwi kawalan untuk menyediakan penyelesaian kawalan suhu yang berkesan untuk laser gentian dalam semua aspek. Pada masa yang sama, pengguna boleh menetapkan suhu air secara manual atau bertukar kepada mod kerja kawalan suhu pintar mengikut keperluan sebenar mereka.
Penyejuk siri CWFL yang dibangunkan oleh TeYu sesuai untuk menyejukkan laser gentian seperti Raycus, IPG, Chuangxin Max, Feibo, Ennai nLIGHT, Tongkuai Trumpf, Rofin, SPI, dll.
Ciri-ciri utama penyejuk laser:
(1) Komponen utama: Mengguna pakai pemampat berjenama, selamat dan mesra alam,-jimat tenaga dan tahan lama.
(2) Alat ganti: Sebahagian besar daripada mereka menggunakan produk asli "S&A Domain Khas", dengan konfigurasi mesin yang pelbagai, prestasi kerja yang stabil dan hayat perkhidmatan yang panjang.
Ciri-ciri peralatan
Badan katil menggunakan struktur yang dikimpal plat keluli, dengan struktur yang kukuh dan{0}}penggunaan jangka panjang tanpa ubah bentuk. Bahan keluli mangan-berprestasi tinggi dikimpal pada rasuk silang, yang mempunyai sifat mekanikal yang lebih baik daripada rasuk silang aluminium. Ia didorong pada kedua-dua belah dan stabil dan teguh; Rak gear dan rel panduan yang diimport memastikan ketepatan keseluruhan mesin tidak berkurangan. Motor servo jenama terkenal digunakan untuk ketepatan tinggi, kelajuan tinggi, prestasi stabil dan tahan lama, memastikan kelajuan tinggi dan pecutan keseluruhan mesin; Kawal hayat perkhidmatan jangka panjang- mesin; Sistem CNC pemotongan pintar, merealisasikan pemeriksaan tepi automatik, pemfokusan automatik, pemotongan automatik, mudah dan cepat, meningkatkan kecekapan kerja. Menyokong pemotongan pelbagai kepingan logam seperti keluli karbon, keluli tahan karat, plat tembaga, plat aluminium, plat tergalvani, keluli aloi, dll.
Bahan yang berkenaan:Kepingan logam seperti keluli tahan karat, keluli karbon, keluli aloi, kepingan tergalvani, plat kuprum, plat aluminium, dll
Paparan sampel
Kelebihan mesin pemotong laser gentian, seperti ketepatan pemotongan yang tinggi, kecekapan tinggi, tiada burr dan{0}}pembentukan sekali sahaja, adalah semua sebab mengapa mesin pemotong laser gentian sangat sesuai untuk pemotongan kepingan logam.
Industri aplikasi utama
Mesin pemotong laser digunakan secara meluas dalam industri seperti perkakasan, mesin, peralatan elektrik, pembungkusan, peralatan dapur, pencahayaan, fon papan tanda, pengiklanan, peralatan badan utama, kraftangan, cermin mata, dan lain-lain. Ia biasanya diproses menggunakan mesin pemotong laser gentian kuasa rendah hingga sederhana.
